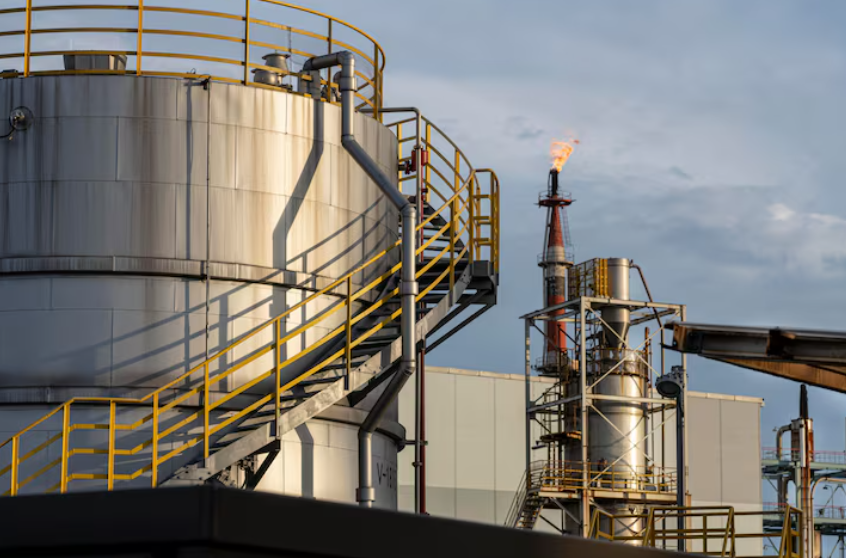

ЭПБ нефтебаз

Нормативно-правовая база проведения ЭПБ нефтебаз

Проведение экспертизы промышленной безопасности нефтебаз строго регламентировано законодательными и нормативными актами Российской Федерации. Основополагающим документом, устанавливающим необходимость такой экспертизы, является Федеральный закон от 21.07.1997 № 116-ФЗ "О промышленной безопасности опасных производственных объектов". В соответствии со статьей 13 данного закона, экспертиза обязательна для нефтебаз, входящих в состав ОПО, по истечении установленного срока службы, после аварий и инцидентов, при реконструкции, изменении технологии или номенклатуры хранимых продуктов, а также по предписанию территориальных органов Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзор). Порядок организации, проведения и оформления результатов экспертизы детально определен Приказом Ростехнадзора от 15.11.2013 № 538 "Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила проведения экспертизы промышленной безопасности»".

Специальные технические требования к нефтебазам содержатся в профильных федеральных нормах и правилах. Ключевыми документами для вертикальных стальных резервуаров являются Федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используются стационарные сосуды, работающие под давлением, и трубопроводы пара и горячей воды", а также отраслевые руководящие документы, такие как РД 16.01-60.30.00-КТН-026-1-04 "Правила технической эксплуатации стальных вертикальных цилиндрических резервуаров для нефти и нефтепродуктов". Для оборудования, работающего под избыточным давлением (насосы, трубопроводы, арматура), обязательно соблюдение Технического регламента Таможенного союза ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением". Дополнительно применяются строительные нормы для нефтебаз, правила пожарной безопасности, установленные Федеральным законом от 22.07.2008 № 123-ФЗ "Технический регламент о требованиях пожарной безопасности", а также нормы экологической безопасности. Важным документом является СП 155.13130.2014 "Склады нефти и нефтепродуктов. Требования пожарной безопасности".

Объекты экспертизы и ключевые направления оценки

Экспертиза промышленной безопасности охватывает весь технологический комплекс нефтебазы. К основным объектам экспертизы относятся: резервуарный парк (вертикальные цилиндрические резервуары РВС, горизонтальные резервуары РГС различной вместимости); системы трубопроводов (технологические, обвязочные, сливо-наливные, дренажные) с запорно-регулирующей арматурой; насосные станции с насосными агрегатами; сливо-наливные эстакады (рампы) для железнодорожных цистерн и автотранспорта; причальные сооружения для речных и морских танкеров (для нефтебаз с водным транспортом); системы измерения уровня, температуры и количества нефтепродуктов (узлы учета); системы улавливания и рекуперации паров легких нефтепродуктов; системы электрохимической защиты подземных и надземных конструкций от коррозии; стационарные системы пожаротушения (пенные, водяные, спринклерные) и пожарной сигнализации; системы контроля загазованности и автоматической сигнализации; обвалование резервуаров (земляные валы, бетонные стены) и аварийные емкости; системы молниезащиты и заземления; очистные сооружения (нефтеловушки, флотационные установки); системы ливневой канализации; вспомогательные здания и сооружения (лаборатории, помещения КИПиА, трансформаторные подстанции, административные здания). Особенностью нефтебаз является их масштаб и разнообразие оборудования, что требует комплексного подхода к оценке.

Оценка состояния нефтебазы ведется по нескольким взаимосвязанным направлениям. Первое направление — оценка технического состояния основного оборудования: выявление коррозионного износа стенок и днищ резервуаров, дефектов сварных швов, состояния антикоррозионных покрытий, проверка состояния фундаментов и оснований. Особое внимание уделяется зонам максимального коррозионного воздействия: внутренняя поверхность в зоне переменного уровня, днище, зоны установки нагревательных приборов. Второе направление — оценка герметичности и целостности: проверка состояния уплотнений плавающих крыш, исправности дыхательной и предохранительной арматуры, отсутствие течей через днище и стенки резервуаров, герметичность фланцевых соединений трубопроводов. Третье направление — оценка работоспособности и исправности систем безопасности: проверка срабатывания предохранительных клапанов и разрывных мембран, работоспособности стационарных систем пожаротушения (испытания пеногенераторов, проверка водоснабжения), исправности систем контроля загазованности и сигнализации, эффективности электрохимической защиты, соответствия систем молниезащиты и заземления нормативным требованиям. Четвертое направление — оценка соответствия проектным решениям и нормативным требованиям: проверка достаточности объема обвалования, правильности размещения резервуаров (противопожарные разрывы), соответствия систем вентиляции, состояния подъездных путей и подъездов к водоисточникам для пожарной техники, наличия и исправности первичных средств пожаротушения. Пятое направление — оценка системы эксплуатации и управления безопасностью: анализ полноты и правильности ведения технической документации, выполнения графиков планово-предупредительных ремонтов и диагностики, подготовки и аттестации обслуживающего персонала, наличия и адекватности планов локализации и ликвидации аварийных ситуаций (ПЛАС).

Методика проведения ЭПБ нефтебаз

Проведение экспертизы промышленной безопасности нефтебазы осуществляется по специальной методике, учитывающей масштаб и высокую опасность объекта. Работы начинаются с подготовительного этапа, который включает формирование экспертной комиссии из специалистов, аттестованных в области безопасности сосудов под давлением, нефтегазового оборудования, пожарной и экологической безопасности, а также разработку детальной программы обследования. Программа составляется с учетом особенностей нефтебазы: наличия резервуарного парка, типов резервуаров, систем транспорта (железнодорожный, автомобильный, водный), возраста оборудования. Программа обязательно включает обследование выборочного количества резервуаров каждого типа (обычно не менее 20%, но не менее двух резервуаров каждого типоразмера), а также всех резервуаров, имеющих историю ремонтов или аварий. Следующим обязательным этапом является углубленный анализ всей технической и эксплуатационной документации: проектной и исполнительной документации на строительство и все реконструкции; паспортов на резервуары, сосуды, насосное оборудование, арматуру; актов приемочных, периодических и внеочередных испытаний и диагностики; журналов эксплуатации, ремонтов, замеров продукта; инструкций по эксплуатации оборудования; планов локализации и ликвидации аварий; документов по подготовке и аттестации персонала; материалов предыдущих экспертиз и обследований. Этот анализ позволяет выявить системные проблемы и определить наиболее критические участки для натурного обследования.

Основным и наиболее трудоемким этапом является комплексное натурное обследование. Для резервуаров оно включает внешний осмотр в заполненном состоянии и внутренний осмотр после полной зачистки, дегазации, промывки и подтверждения безопасности атмосферы внутри. Визуальный осмотр наружной поверхности включает оценку состояния окраски, изоляции, сварных швов, фундаментов, отмосток, обвалования. Для внутреннего осмотра применяются специальные методы: тщательный осмотр внутренней поверхности; измерение фактических толщин стенок и днища ультразвуковой толщинометрией по сетке; ультразвуковая дефектоскопия сварных швов; магнитопорошковая дефектоскопия для выявления поверхностных трещин; измерения геометрии. Для трубопроводов применяются аналогичные методы неразрушающего контроля, а также проводятся гидравлические испытания на прочность и плотность. Проводятся обязательные проверки работоспособности всех систем безопасности: тестовые срабатывания предохранительных клапанов, проверка систем пожаротушения (подача воды и пены), тестирование систем газового анализа и сигнализации, проверка сопротивления заземления. Для нефтебаз с водным транспортом дополнительно обследуются причальные сооружения, шланговые соединения, системы аварийного отключения. После сбора всех данных выполняются поверочные расчеты на прочность и устойчивость резервуаров и конструкций с учетом фактических толщин стенок и выявленных дефектов, оценивается остаточный ресурс. Итогом является Заключение экспертизы промышленной безопасности, содержащее выводы о соответствии нефтебазы требованиям безопасности, перечень выявленных нарушений и рекомендации по их устранению, которое подлежит регистрации в Ростехнадзоре.

Практическая значимость и результаты экспертизы

Проведение экспертизы промышленной безопасности нефтебазы приносит предприятию-заказчику стратегические и экономические преимущества. Наиболее важным результатом является получение объективной оценки состояния критически опасного объекта, от исправности которого зависит не только экономика предприятия, но и экологическая безопасность региона. Экспертное заключение служит основанием для принятия управленческих решений о продолжении эксплуатации, необходимости и объеме капитального ремонта, модернизации систем безопасности или выводе объекта из эксплуатации. Для оборудования, отработавшего нормативный срок, положительное заключение ЭПБ позволяет продлить его службу, что экономически оправдано при высокой стоимости нового строительства.

С точки зрения предотвращения аварий ценность экспертизы невозможно переоценить. Пожар, взрыв или разлив нефтепродуктов на нефтебазе может привести к катастрофическим последствиям: человеческим жертвам, масштабному загрязнению окружающей среды, огромным экономическим потерям. Своевременное выявление критических дефектов позволяет предотвратить такие аварии. Затраты на экспертизу несопоставимы с потенциальным ущербом. Наличие заключения ЭПБ снижает административные риски, является требованием страховых компаний и демонстрирует соблюдение законодательства. Таким образом, экспертиза промышленной безопасности нефтебаз трансформируется из формального требования в ключевой инструмент обеспечения промышленной, пожарной и экологической безопасности.
