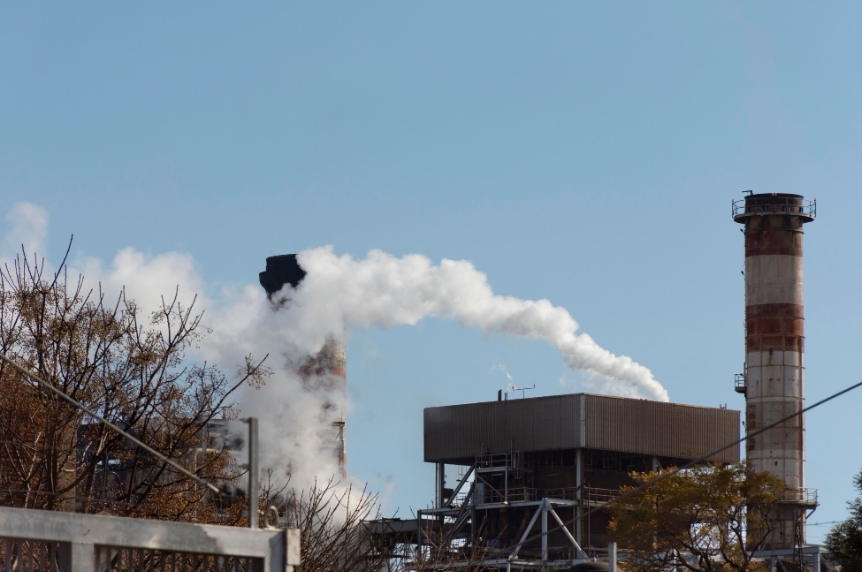

Экспертиза дымовых труб

Нормативно-правовая база проведения экспертизы дымовых труб

Проведение экспертизы промышленной безопасности дымовых труб строго регламентировано законодательными и нормативными актами Российской Федерации. Основополагающим документом, устанавливающим необходимость такой экспертизы, является Федеральный закон от 21.07.1997 № 116-ФЗ "О промышленной безопасности опасных производственных объектов". В соответствии со статьей 13 данного закона, экспертиза обязательна для дымовых труб, входящих в состав ОПО, по истечении установленного срока службы (который для железобетонных конструкций обычно составляет 25-50 лет в зависимости от условий эксплуатации), после аварий и инцидентов, повлекших повреждение конструкций, при реконструкции, изменении технологического режима или вида топлива, а также по предписанию территориальных органов Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзор). Порядок организации, проведения и оформления результатов экспертизы детально определен Приказом Ростехнадзора от 15.11.2013 № 538 "Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила проведения экспертизы промышленной безопасности»". Этот нормативный акт устанавливает требования к экспертной организации, квалификационному составу комиссии, этапам выполнения работ, методам контроля и обязательному содержанию итогового заключения.

Специальные технические требования к конструкциям дымовых труб и методам их обследования содержатся в специализированных нормативных документах. Методологической основой для проведения натурных исследований служит ГОСТ 31937-2011 "Здания и сооружения. Правила обследования и мониторинга технического состояния". Для железобетонных стволов применяются требования СП 63.13330.2018 "Бетонные и железобетонные конструкции", для кирпичных — СП 15.13330.2020 "Каменные и армокаменные конструкции", для металлических — СП 16.13330.2017 "Стальные конструкции". Конкретные нормы проектирования дымовых труб содержатся в специализированных ведомственных строительных нормах (ВСН). Вопросы защиты конструкций от агрессивного воздействия дымовых газов регламентированы СП 28.13330.2017 "Защита строительных конструкций от коррозии". При оценке ветровых и сейсмических нагрузок используются актуальные карты районирования территории РФ. Для внутренних газоотводящих стволов (футеровки) и антикоррозионных покрытий применяются соответствующие отраслевые стандарты. Комплексное применение указанной нормативной базы гарантирует проведение всестороннего, объективного и технически грамотного анализа состояния дымовой трубы.

Объекты экспертизы и ключевые направления оценки

Экспертиза промышленной безопасности охватывает все конструктивные элементы дымовой трубы, каждый из которых работает в экстремальных условиях и требует особого внимания. К основным объектам экспертизы относятся: фундамент трубы (оценка осадок, кренов, состояния бетона); железобетонный, кирпичный или металлический ствол; внутренняя защитная футеровка (кирпичная, из кислотоупорного бетона, стеклопластиковая, из специальных жаростойких материалов); антикоррозионные покрытия внутренней и наружной поверхностей; элементы оголовка (защитные козырьки, молниеприемники, светоограждение); опорные и распорные конструкции для газоотводящих стволов; температурные швы и компенсаторы; лестницы, площадки обслуживания и ограждения на всю высоту трубы; системы контроля крена и вибрации (если установлены). Каждый тип дымовой трубы (железобетонная, кирпичная, металлическая, с одним или несколькими газоходами, с системой отвода конденсата) имеет свою специфику конструктивных решений и характерные зоны повреждений, что требует от экспертов глубоких знаний в области высотных сооружений и строительных конструкций, работающих в условиях агрессивных сред.

Оценка состояния дымовой трубы ведется по нескольким глубоко взаимосвязанным направлениям, формирующим целостную картину безопасности объекта. Первое направление — оценка фактического технического состояния конструкций: детальное визуальное и инструментальное выявление и классификация дефектов и повреждений, характерных для высотных сооружений. Для железобетонных стволов: трещины различной ширины и направленности (вертикальные, горизонтальные, наклонные), коррозия бетона под воздействием агрессивных газов и атмосферных осадков, коррозия и разрыв рабочей и конструктивной арматуры, карбонизация бетона, сколы и отслоения защитного слоя бетона, разрушение гидроизоляционных и защитных покрытий. Для кирпичных стволов: выветривание и разрушение кирпича и раствора, трещины в кладке, нарушение вертикальности швов. Для металлических стволов: коррозия металла, особенно в зонах конденсации агрессивных паров, деформации, повреждения сварных швов. Второе направление — оценка прочности, устойчивости и несущей способности конструкций: анализ соответствия фактических нагрузок (собственный вес, ветровые, температурные, сейсмические воздействия) проектным значениям; проверка влияния всех произошедших за время эксплуатации изменений и накопившихся повреждений на работу несущей системы; выполнение детальных поверочных расчетов ствола и фундамента с учетом реального состояния материала и пониженных прочностных характеристик. Третье направление — оценка состояния футеровки и защитных покрытий: определение степени разрушения внутренней облицовки, оценка ее герметичности, проверка состояния антикоррозионных покрытий. Четвертое направление — оценка безопасности обслуживания: состояние вертикальных лестниц, площадок, ограждений, систем молниезащиты и светоограждения. Пятое направление — оценка влияния на окружающую среду и безопасность: проверка соответствия высоты трубы требованиям рассеивания вредных выбросов. Такой комплексный подход позволяет не только констатировать текущее состояние, но и спрогнозировать дальнейшее развитие деградации конструкций.

Методика проведения экспертизы дымовых труб

Проведение экспертизы промышленной безопасности дымовой трубы представляет собой сложный, многоэтапный процесс, требующий применения специальных методов доступа и высотных технологий диагностики. Работы начинаются с подготовительного организационного этапа, который включает формирование экспертной комиссии из специалистов, аттестованных в области безопасности строительных конструкций и промышленной безопасности, и разработку детальной программы обследования. Программа составляется с учетом типа дымовой трубы (железобетонная, кирпичная, металлическая), ее высоты, возраста, конструктивных особенностей (наличие футеровки, количество газоходов) и имеющейся информации о ранее выявленных проблемах. Обязательно планируются высотные работы с применением методов промышленного альпинизма, подъемников (люлек), строительных лесов или вертолетной техники для обследования наружной и внутренней поверхности ствола по всей высоте. Следующим обязательным этапом является всестороннее изучение и анализ технической и эксплуатационной документации. Эксперты тщательно исследуют полный комплект документов: проектно-исполнительную документацию на строительство трубы; паспорта и сертификаты на бетон, арматуру, кирпич, футеровочные материалы; журналы производства бетонных и монтажных работ; акты испытаний бетона и контрольных образцов; материалы всех ранее проводившихся обследований, заключений и отчетов о ремонтах; данные о режимах эксплуатации (температура газов, состав топлива); журналы эксплуатации; документы по текущим осмотрам. Этот анализ необходим для понимания проектных решений и истории эксплуатационных воздействий.

Основным и наиболее технически сложным является этап комплексного натурного обследования. Визуальный осмотр наружной и внутренней поверхностей ствола проводится по всей высоте с тщательной фиксацией всех дефектов на специальных картах-схемах: картирование трещин с указанием ширины раскрытия, длины, глубины и направления; выявление участков разрушения бетона или кирпичной кладки; оценка состояния защитного слоя бетона и обнажения арматуры; обнаружение участков коррозии металла; оценка состояния футеровки и швов; выявление зон протечек и высолов. Для количественной оценки скрытых параметров применяется специальный комплекс методов неразрушающего контроля, адаптированный для высотных работ: ультразвуковой метод для оценки прочности бетона, кирпичной кладки и их однородности, а также для измерения толщины конструкций; метод отрыва со скалыванием (с использованием специальных клеевых составов) для определения прочности бетона на сжатие в конкретных точках по высоте; склерометрический метод (молоток Шмидта или склерометр) для ориентировочной оценки прочности бетона и кирпича; потенциометрический метод для оценки активности коррозии арматуры и определения глубины карбонизации бетона; капиллярная дефектоскопия для выявления поверхностных трещин в металле; ультразвуковая толщинометрия для определения остаточной толщины стенок металлических стволов; инструментальные измерения геометрии (отклонение ствола от вертикали, крены, изгибы) с использованием высокоточных геодезических приборов (теодолитов, электронных тахеометров, лазерных сканеров, систем спутниковой навигации). Проводятся измерения вибрации ствола при ветровых нагрузках. Отбираются образцы материалов (керны бетона, фрагменты кирпича, образцы металла) для лабораторных испытаний на прочность, определение химического и минералогического состава, глубины проникновения агрессивных веществ. На основе собранного обширного массива данных выполняются детальные поверочные расчеты несущей способности ствола и фундамента с учетом всех выявленных дефектов, реальных нагрузок и пониженных характеристик материалов. Особое внимание уделяется расчету на устойчивость при ветровых нагрузках с учетом фактического отклонения от вертикали. Итогом является заключение экспертизы промышленной безопасности, содержащее выводы о соответствии дымовой трубы требованиям безопасности, оценку остаточного ресурса и конкретные рекомендации по ремонту (инъектирование трещин, торкретирование, установка бандажей, замена футеровки, нанесение защитных покрытий) или выводу из эксплуатации, подлежащее регистрации в Ростехнадзоре.

Практическая значимость и результаты экспертизы для промышленных предприятий

Проведение экспертизы промышленной безопасности дымовой трубы приносит предприятию-заказчику стратегические и экономические преимущества, оказывающие непосредственное влияние на безопасность и непрерывность производства. Наиболее важным результатом является получение объективной и научно обоснованной оценки технического состояния уникального высотного сооружения, обрушение которого представляет собой катастрофу регионального масштаба. Это экспертное заключение служит документальной основой для принятия обоснованных управленческих решений: о продолжении эксплуатации трубы с определенными ограничениями и под усиленным наблюдением, о срочном проведении восстановительного ремонта, о планировании строительства новой трубы. На основе детального заключения можно точно спланировать объем, технологию и последовательность ремонтных работ (часто требующих уникальных высотных технологий), обосновать бюджет на реконструкцию или усиление, определить остаточный срок безопасной службы. Для дымовых труб, отработавших нормативный срок, положительное заключение ЭПБ является законным основанием для продления их эксплуатации, что дает предприятию время для проектирования и финансирования строительства новой трубы без остановки производства.

С точки зрения предотвращения аварий и обеспечения безопасности ценность экспертизы невозможно переоценить. Обрушение дымовой трубы — это крупнейшая техногенная катастрофа, способная привести к массовым человеческим жертвам (если падение происходит на производственные корпуса или жилую зону), полному разрушению прилегающей инфраструктуры, многолетнему простою предприятия с колоссальными убытками, экологическому ущербу. Своевременное выявление критических дефектов, таких как глубокая коррозия несущей арматуры по всей высоте ствола, потеря несущей способности фундамента, развитие опасных сквозных трещин, позволяет предотвратить катастрофу. Затраты на экспертизу и последующий ремонт несопоставимы с экономическими и репутационными потерями от аварии. Наличие зарегистрированного заключения ЭПБ также существенно снижает административные риски при проверках Ростехнадзора, служит доказательством исполнения обязанностей по обеспечению промышленной безопасности и может быть требованием страховых компаний. Таким образом, экспертиза дымовых труб трансформируется из обязательного нормативного требования в жизненно важный инструмент управления рисками, обеспечивающий безопасную и устойчивую работу промышленного предприятия и защиту окружающей среды.
