Экспертиза магистральных нефтепроводов

Безопасность МН регламентируется специальными нормативными актами:

• Федеральные нормы и правила в области промышленной безопасности «Правила безопасности магистральных трубопроводов» (утверждены Приказом Ростехнадзора от 15.12.2020 № 537). Это ключевой документ, устанавливающий исчерпывающие требования на всех этапах жизненного цикла МН.

• Порядок проведения экспертизы установлен ФНП «Правила проведения экспертизы промышленной безопасности» (Приказ Ростехнадзора от 15.11.2022 № 426).

Что входит в объект экспертизы «магистральный нефтепровод»?

Объектом экспертизы является вся система транспортировки, включая:

• Линейная часть: подземные, надземные и подводные участки трубопровода диаметром, как правило, от 219 до 1420 мм.

• Головные и промежуточные нефтеперекачивающие станции (НПС) в части линейной арматуры и подводящих/отводящих переходов.

• Запорная арматура линейная (задвижки, краны).

• Переходы через естественные (реки, озера, овраги) и искусственные (дороги, железнодорожные пути) препятствия.

• Системы электрохимической защиты (ЭХЗ) и изоляционные покрытия.

• Охранные зоны и система их контроля.

Виды экспертизы магистральных нефтепроводов

Для МН установлены строгие регламенты проведения экспертизы:

1. Первичная экспертиза (перед вводом в эксплуатацию). Проводится для вновь построенных или реконструированных участков МН. Цель — подтвердить соответствие построенного объекта проекту, качество строительно-монтажных работ (особенно сварных стыков), изоляции, монтажа систем ЭХЗ и готовность к безопасному пуску.

2. Периодическая экспертиза. Плановая комплексная проверка, проводимая в течение всего срока службы. Для магистральных нефтепроводов периодичность составляет 10 лет. Экспертиза может проводиться поэтапно, по отдельным ниткам или эксплуатационным участкам.

3. Внеочередная экспертиза. Проводится в случаях:

   • После аварии или инцидента, связанного с разгерметизацией.

   • При выявлении по данным внутритрубной диагностики (ВТД) дефектов, требующих немедленного вмешательства.

   • По предписанию Ростехнадзора.

   • После стихийных бедствий (оползни, паводки, землетрясения), повлиявших на трассу.

   • При изменении характеристик транспортируемой нефти (повышение обводненности, содержания сероводорода, хлоридов).

Ключевые направления экспертизы магистральных нефтепроводов

Экспертиза, выполняемая АНО ЭПЦ «Топ эксперт», базируется на глубоком анализе данных и включает:

1. Анализ данных внутритрубной диагностики (ВТД) — основа экспертизы.

   • Детальное изучение отчетов интеллектуальной магнитной дефектоскопии (ИМФД/МФЛ), выявляющей металлические потери (внутренняя/внешняя коррозия), вмятины, овальности, потерю металла в сварных швах.

   • Анализ отчетов ультразвуковой дефектоскопии (УЗД), определяющей точную остаточную толщину стенки и поперечные трещины.

   • Оценка достоверности, полноты охвата и методики обработки данных ВТД. Экспертиза классификации дефектов по стандартам (ASME B31G, DNV-RP-F101, Методика Ростехнадзора).

   • Проверка корректности расчетов остаточного несущего ресурса, расчетного допустимого аварийного давления (РДА) и расчетного допустимого рабочего давления (РДР).

2. Оценка эффективности систем защиты от коррозии.

   • Анализ схем и данных мониторинга катодной защиты (КЗ). Измерение защитного потенциала «труба-земля» в контрольных точках и сравнение с нормативными значениями.

   • Проверка работоспособности дренажных установок и защиты от блуждающих токов.

   • Контроль состояния пассивной изоляции (полимерно-битумной, эпоксидной, полиэтиленовой) путем вскрытия шурфов в зонах, отмеченных ВТД, и на типовых участках.

3. Визуальное и инструментальное обследование.

   • Обход трассы, проверка состояния охранных зон, отсутствия несанкционированных построек и земляных работ.

   • Обследование переходов через водные преграды, дороги; оценка состояния балластировки, футляров, анкерных устройств.

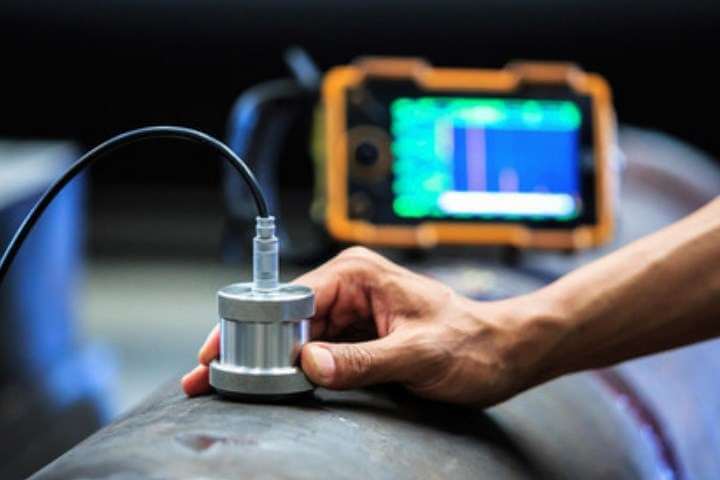

   • Выборочный неразрушающий контроль (НК) сварных швов и измерение толщины стенки ультразвуковым толщиномером для верификации данных ВТД.

4. Анализ инженерно-геологических условий и рисков.

   • Оценка устойчивости трубопровода в районах развития опасных геологических процессов (оползни, карст, просадочные грунты, вечная мерзлота).

   • Контроль состояния противопожарных разрывов.

5. Проверка организационно-технической документации и системы управления.

   • Анализ Паспорта безопасности опасного производственного объекта (магистрального нефтепровода).

   • Проверка Планов локализации и ликвидации аварийных ситуаций (ПЛА), особенно для участков с повышенным экологическим риском.

   • Оценка системы мониторинга, связи и аварийного отключения.

Ответственность за эксплуатацию без экспертизы

Эксплуатация магистрального нефтепровода без действующего положительного заключения ЭПБ является грубейшим нарушением закона 116-ФЗ и правил безопасности магистральных трубопроводов. Санкции по статье 9.1 КоАП РФ включают многомиллионные штрафы для юридических лиц и приостановку перекачки. При крупной аварии с экологическим ущербом наступает уголовная ответственность.

Преимущества обращения в АНО ЭПЦ «Топ эксперт»

Сотрудничество с нашим центром позволяет:

• Привлечь экспертов высочайшей квалификации, специализирующихся именно на оценке данных ВТД и коррозионной безопасности магистральных трубопроводов.

• Получить независимую, объективную оценку расчетов остаточной прочности и ресурса, что является критически важным для принятия решений о ремонте, замене или продлении срока службы.

• Обеспечить полное соответствие экспертного заключения требованиям Ростехнадзора и успешное прохождение государственной экспертизы.

• Выявить системные проблемы и получить научно обоснованные рекомендации по управлению рисками и продлению безопасной эксплуатации МН.

Экспертиза промышленной безопасности магистральных нефтепроводов — это сложнейшая инженерно-аналитическая задача, лежащая в основе стратегического управления рисками в нефтетранспортной системе страны. Она объединяет передовые технологии диагностики, глубокие знания механики разрушений и коррозии, а также строгое следование нормативной базе. АНО ЭПЦ «Топ эксперт» обладает уникальным опытом и компетенциями для проведения экспертизы такого уровня, внося прямой вклад в безопасность, надежность и экологическую ответственность транспортировки углеводородного сырья.
