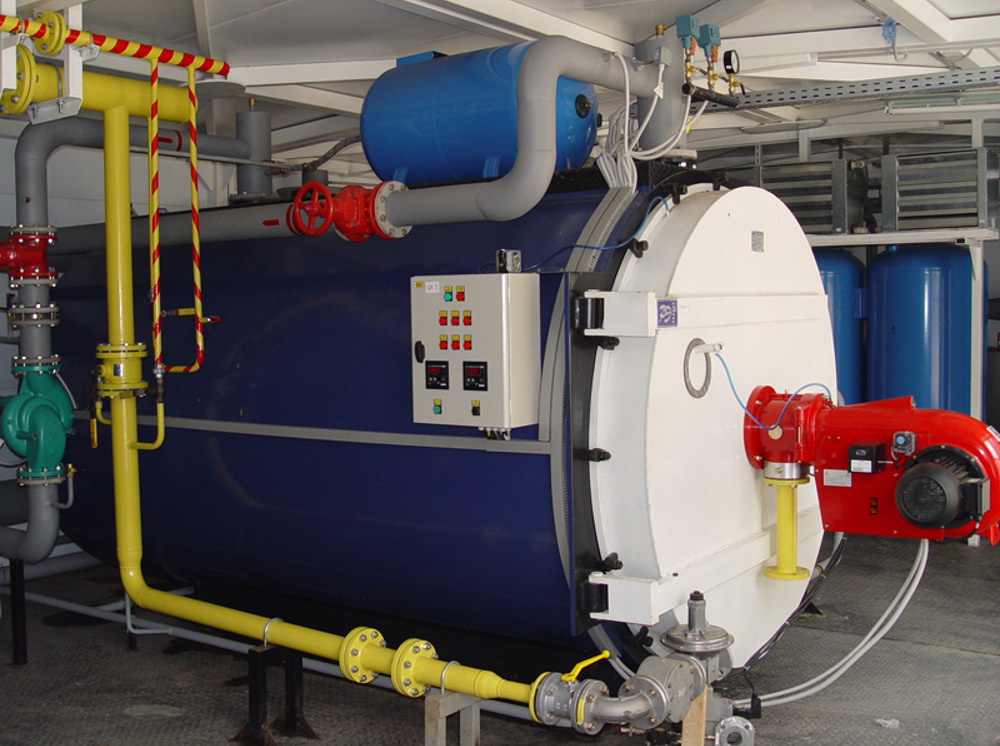

Экспертиза паровых котлов

Конкретные требования к устройству и безопасной эксплуатации паровых котлов содержатся в профильных федеральных нормах и правилах (ФНП):

• ФНП «Правила безопасности опасных производственных объектов, на которых используются стационарные сосуды, работающие под давлением» (утверждены Приказом Ростехнадзора от 15.12.2020 № 536). Этот документ является основным для паровых котлов, работающих при давлении пара более 0,07 МПа.

• «Правила технической эксплуатации тепловых энергоустановок», утвержденные Приказом Минэнерго России от 24.03.2003 № 115.

• Для котлов, работающих на газовом или жидком топливе, дополнительно применяются требования соответствующих ФНП по топливной безопасности.

• Порядок проведения экспертизы установлен ФНП «Правила проведения экспертизы промышленной безопасности технических устройств, применяемых на опасном производственном объекте» (Приказ Ростехнадзора № 508 от 11.12.2020).

Какие паровые котлы подлежат обязательной экспертизе?

Экспертизе промышленной безопасности подлежат паровые котлы, работающие с параметрами выше установленных пределов:

• Паровые котлы с рабочим давлением пара более 0,07 МПа (0,7 кгс/см²).

• Котлы-утилизаторы и парогенераторы, входящие в состав технологических установок и вырабатывающие пар с давлением выше указанного значения.

Оборудование с давлением пара ниже 0,07 Мпа не подлежит экспертизе в системе промышленной безопасности Ростехнадзора.

Виды экспертизы паровых котлов

В зависимости от этапа жизненного цикла оборудования проводятся следующие виды экспертизы:

1. Первичная экспертиза (перед вводом в эксплуатацию). Проводится для вновь установленных котлов или после их капитального ремонта/реконструкции, влияющих на безопасность (замена барабана, коллекторов, ремонт топки). Цель — подтвердить соответствие котла проектной документации, правильность монтажа, наладки и готовность к безопасной работе.

2. Периодическая экспертиза. Плановая проверка, проводимая в течение всего срока службы. Для паровых котлов периодичность, как правило, составляет 10 лет. Для котлов, работающих в особо тяжелых условиях (с агрессивными средами, циклическими нагрузками, в химическом производстве), срок может быть сокращен.

3. Внеочередная экспертиза. Проводится до истечения срока действия предыдущего заключения в случаях:

   • После аварии, инцидента (взрыв, разрыв, пожар) или аварийной остановки котла.

   • При выявлении в процессе эксплуатации или диагностики трещин, значительного коррозионного или эрозионного износа, деформаций несущих элементов (барабана, коллекторов, труб).

   • По предписанию органа Ростехнадзора.

   • После длительного простоя (более 12 месяцев) без надлежащей консервации.

   • При отсутствии или утрате паспортной документации на котел.

   • По истечении назначенного срока службы, если принято решение о его продлении.

Ключевые направления и этапы экспертизы паровых котлов

Экспертиза, выполняемая специалистами АНО ЭПЦ «Топ эксперт», представляет собой детальное техническое расследование:

1. Анализ технической документации.

   • Паспорт котла, руководство по эксплуатации, сертификаты на основные материалы.

   • Исполнительные схемы трубопроводов, КИП и автоматики.

   • Акты предыдущих освидетельствований, гидравлических испытаний, ремонтов.

   • Журналы эксплуатации и ремонта.

   • Документы, подтверждающие квалификацию обслуживающего персонала (кочегаров, машинистов котлов).

2. Визуальный и инструментальный контроль основных элементов.

   • Барабан котла: тщательный осмотр внутренней и внешней поверхности, сварных швов, люков-лазов, креплений труб. Проверка на наличие коррозии, трещин, отложений.

   • Трубная система (экраны, перегреватель, экономайзер, пароперегреватель): проверка состояния труб, их развальцовки или сварных соединений в барабанах и коллекторах. Выявление внешней и внутренней коррозии, измерение толщины стенок ультразвуковым толщиномером в контрольных точках.

   • Коллекторы (распределительные, потолочные): контроль состояния, сварных швов.

   • Топка и газоходы: оценка состояния обмуровки (футеровки) и экранных труб, выявление прогаров, трещин, разрушений кирпичной кладки.

   • Каркас и обшивка котла: проверка на отсутствие деформаций, коррозии элементов каркаса.

3. Проверка контрольно-измерительных приборов и арматуры (КИПиА). Наиболее критичный этап:

   • Проверка исправности, наличия действующей поверки и правильности установки манометров. На котле должно быть не менее двух манометров.

   • Контроль работоспособности, настройки и пропускной способности предохранительных клапанов (ПК). Их должно быть не менее двух, а суммарная пропускная способность должна обеспечивать сброс избыточного давления без его повышения в котле более чем на 10% от расчетного. Проверяется давление начала открытия и плотность закрытия.

   • Проверка исправности указателей уровня воды (водомерных стекол) прямого действия, их продувка. Должны быть установлены не менее двух независимых указателя.

   • Проверка арматуры (запорные вентили на питательной линии, на паропроводе).

   • Тестирование систем аварийной защиты и блокировок (на отключение подачи топлива при погасании факела, снижении уровня воды ниже минимально допустимого, повышении давления выше допустимого).

4. Испытания и проверки.

   • Гидравлическое испытание (опрессовка) на прочность и плотность. Проводится, как правило, под давлением, в 1,25 раза превышающим рабочее давление в котле, но не ниже указанного в паспорте.

   • Проверка работы предохранительных клапанов на рабочее давление.

5. Оценка вспомогательного оборудования.

   • Проверка исправности питательных насосов (основного и резервного).

   • Для газовых котлов — контроль состояния горелочных устройств, систем газового контроля и сигнализации.

Ответственность за эксплуатацию без экспертизы

Эксплуатация парового котла на ОПО без действующего положительного заключения экспертизы промышленной безопасности является грубым нарушением закона 116-ФЗ и правил ПБ. За это предусмотрена административная ответственность по статье 9.1 КоАП РФ с наложением крупных штрафов на организацию и приостановкой деятельности. В случае аварии с тяжкими последствиями наступает уголовная ответственность.

Преимущества обращения в АНО ЭПЦ «Топ эксперт»

Заказывая экспертизу парового котла у нас, вы получаете:

• Проведение работ экспертами, специализирующимися именно на котлонадзоре и сосудах под давлением.

• Тщательный инструментальный контроль толщин металла наиболее уязвимых элементов (нижние барабаны, экранные трубы в зоне высоких тепловых нагрузок).

• Официальное заключение, необходимое для регистрации котла в Ростехнадзоре и подтверждения его безопасной эксплуатации.

• Квалифицированные рекомендации по ремонту, замене изношенных элементов, настройке систем безопасности и оптимальным срокам следующего обследования.

Экспертиза промышленной безопасности паровых котлов — это не формальная проверка, а глубокое инженерно-техническое исследование, являющееся основой профилактики тяжелейших аварий. Она позволяет объективно оценить остаточный ресурс оборудования, выявить скрытые дефекты и обеспечить безопасные условия труда. АНО ЭПЦ «Топ эксперт» гарантирует профессиональное, ответственное и качественное проведение экспертизы, обеспечивая надежную и долговременную работу ваших паровых котлов.
